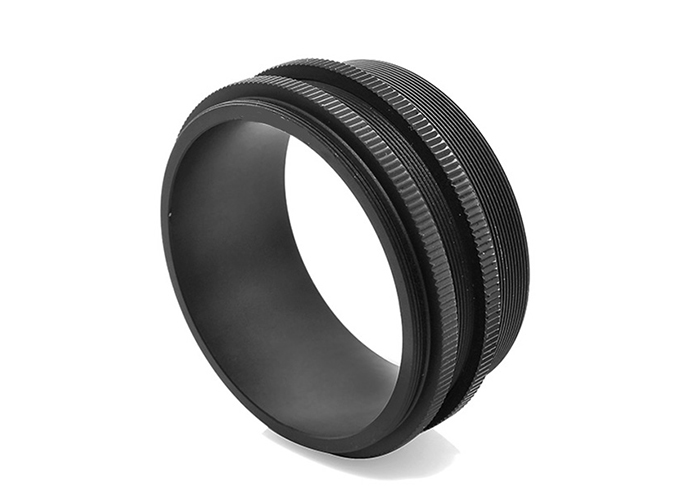

透鏡套管轉接件的外螺紋設計用于SM1或SM2內螺紋組件之間的連接。耦合轉接件螺紋安裝到透鏡套管上，再夾持在一起，使組件可以在旋轉的情況下接合。它們使得在完成調節后可固定附接上的組件。從而限制任何SM1/SM2螺紋組件的外螺紋深度，在您的兩個組件具有偏方向時方便調節和轉接和固定。

產品特性

1、公螺紋連接件，應用于套管套筒與其它光機組件的連接;

2、連接件帶有SM1(1.035"-40) 和SM2(2.035"-40)外螺紋;

3、可優化附接到其上的組件的位置和角度;

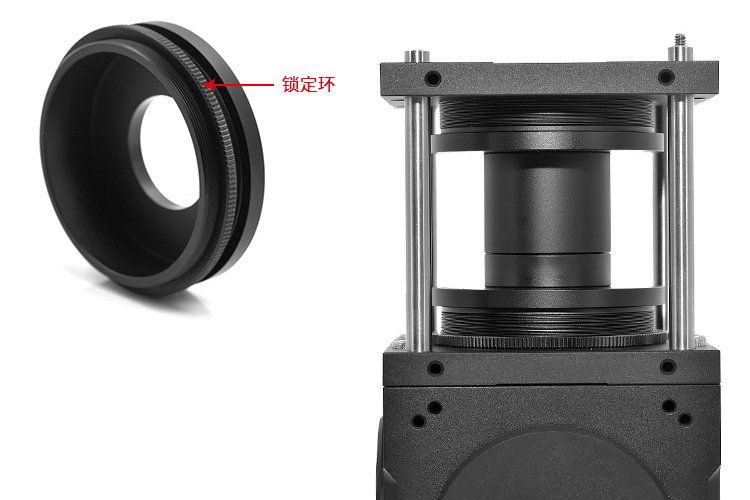

4、附帶1個鎖定環，使得在完成調節后可固定附接上的組件。

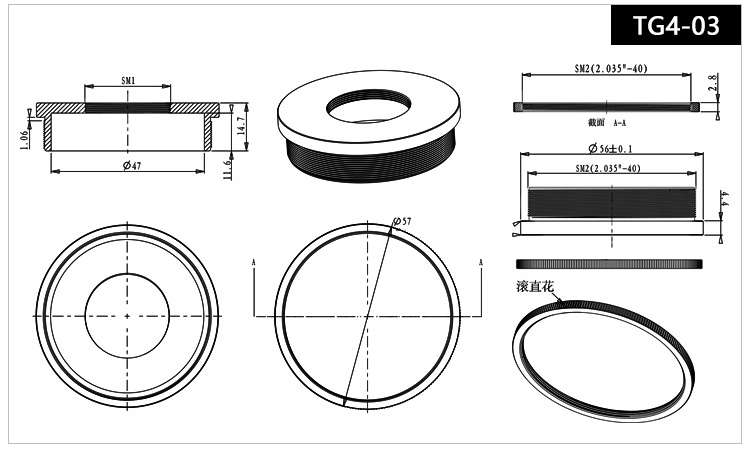

產品尺寸圖

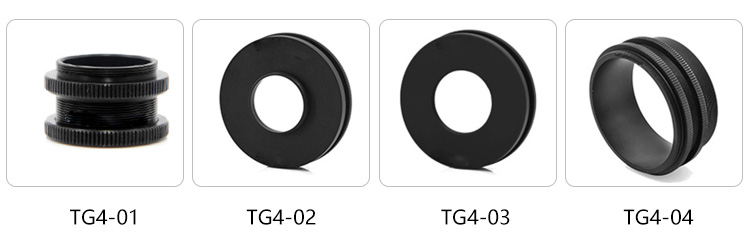

提供3種外螺紋連接件，用于連接SM1/SM2內螺紋組件。

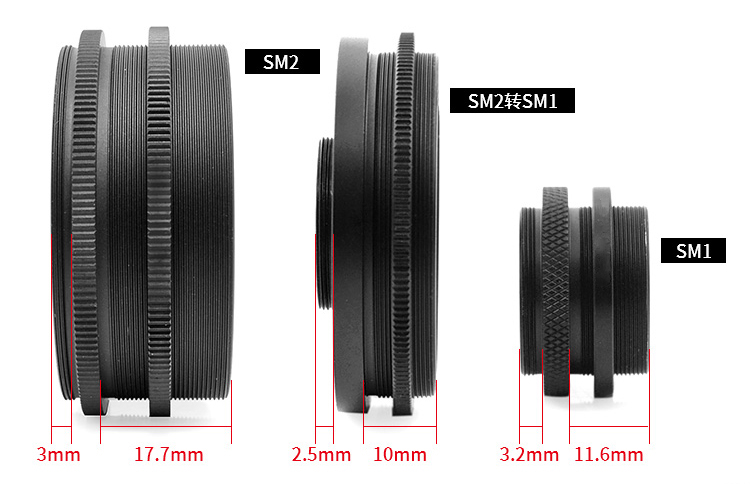

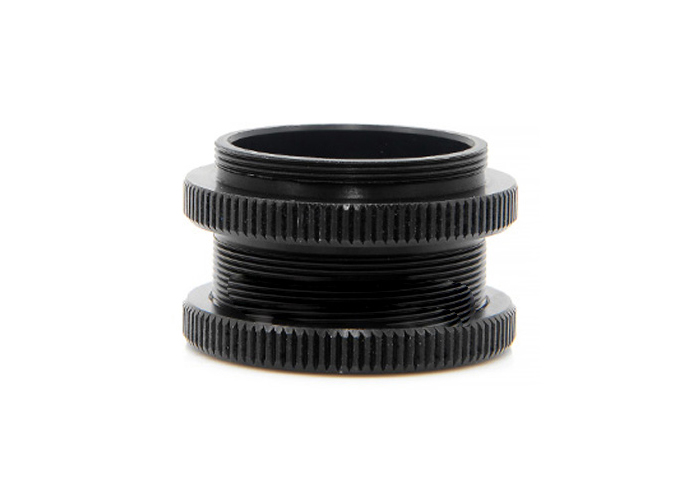

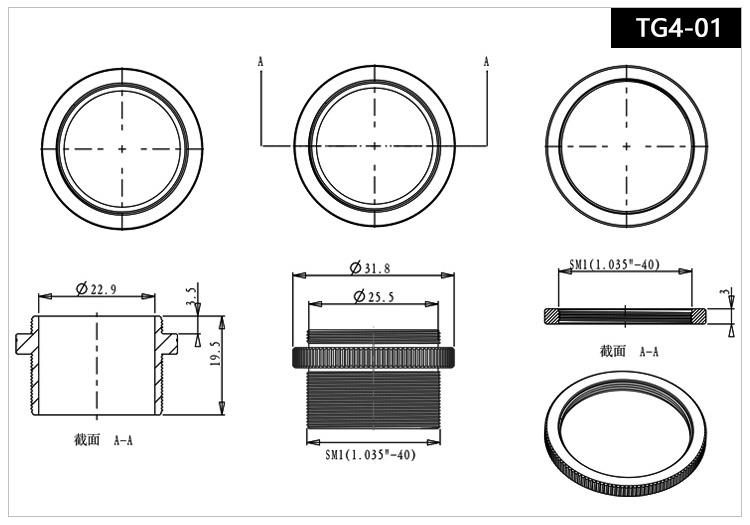

TG4-01是SM1兩頭公螺紋連接件，用于連接兩個SM1(1.035"-40)內螺紋組件。它一端3.2mm,另一端11 .6mm，總長度19.4mm。附帶鎖定環。

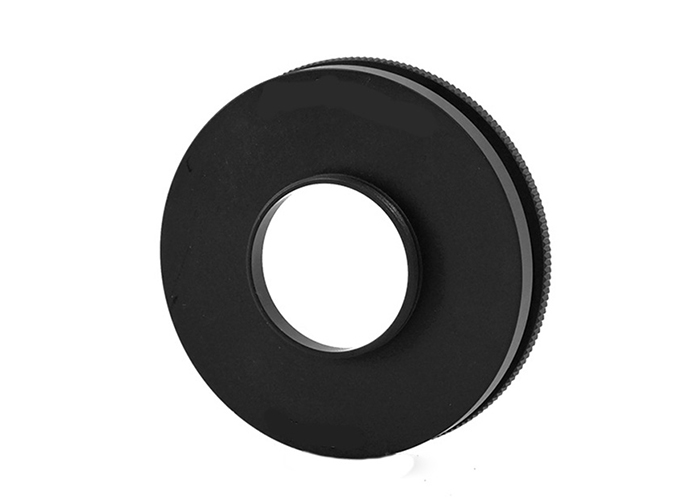

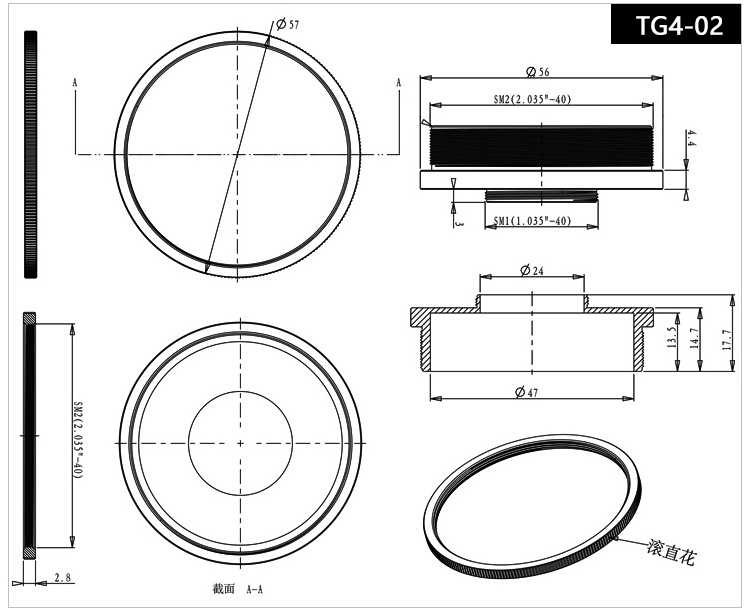

TG4-02是一頭SM2公螺紋和一頭SM1公螺紋的公螺紋連接件，用于轉接SM2組件和SM1內螺紋組件。SM2-端長度10mm,另一端SM1 長度2.5mm,總長度18mm。附帶鎖定環。

TG4-04是SM2兩頭公螺紋連接件,用于連接兩個SM2(2.035"-40)內螺紋組件。-端長3mm,另一端長度17.7mm,總長度23.9mm。附帶鎖定環。

每個連接件附帶1個鎖定環，它們使得在完成調節后可固定附接上的組件，從而限制任何SM1/SM2螺紋組件的外螺紋深度。在您的兩個組件具有偏好的相對方向時，方便調節和固定。
