首頁 > 產品中心 > 高精度電動平臺系列 > 電動三維組合臺（XYZ）

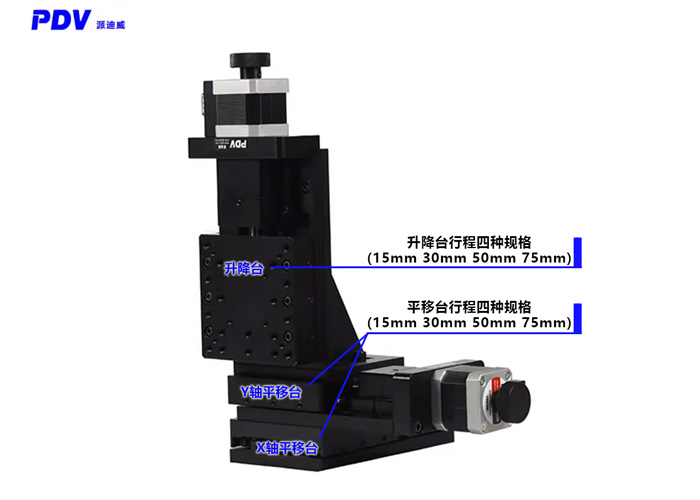

可選用不同行程組合三維
產品型號 | PP110-30 | PP110-50 | PP110-75 | PP110-15 | |
結 構 描 述 | 行程 | 30mm | 50 mm | 75 mm | 15 mm |
臺面尺寸 | 90×90mm | 90×110mm | 90×110mm | 65×65mm | |
螺桿規格 | 研磨絲桿（導程1 mm） | 研磨絲桿（導程1 mm） | |||
導軌 | 精密交叉滾柱導軌 | 精密交叉滾柱導軌 | |||
步進電機(1.8°) | 42BYG | 42BYG | |||
主體材料 | 鋁合金 | 鋁合金 | |||
表面處理 | 陽極氧化發黑 | 陽極氧化發黑 | |||
臺面承載 | 15kg | 20 kg | 5kg | ||
重量 | 1.25kg | 1.4kg | 1.7kg | 0.93kg | |
精 度 描 述 | 分辨率 |
5μ（無細分） | 5μ/脈沖（無細分） | ||
速度 | 10mm/sec | 5mm/sec | |||
重復定位精度 | 5μ | 2μ | |||
定位精度（選配光柵） | 10μ | 10μ | |||
直線度 | 8μ | 12μ | 5μ | ||
運動平行度 | 15μ | 20μ | |||
俯仰 | 25″ | 30″ | |||
偏擺 | 20″ | 25″ | |||
回程間隙 | 2μ | 2μ | |||
丟步 | 2μ | 2μ | |||
附 件 描 述 | 可加裝限位開關和光耦開關 可加裝光柵尺(G) 可換裝伺服電機(D) | ||||
產品特性：
■標配步進電機9針接口，公司的運動控制器可對其實現自動化控制。
■產品結構小巧輕薄，適合與輕載，低速使用，科學試驗使用。
■高品質精磨絲杠驅動，小導程，相同細分?jǐn)?shù)可達到高的分辨率。
■巧妙的消空回螺母結構設計，可使研磨絲杠副的間隙降到Z小。
■導軌采用交叉滾柱導軌，運動舒適，有側向調整導軌預緊力和消間隙之功能，可多維組合使用。
■精磨電移臺底板和合理的導軌固定方式降低了電移臺的俯仰和偏擺，使運動的直線度和平行度有較大提高。
■步進電機和研磨絲桿通過高品質彈性聯軸節連接，傳動同步，消偏性能好，降低了偏心擾動且噪音小。
■配有手輪，方便調試。
■兩端裝有限位開關，方便準確定位和保護產品。
■底座有標準孔距的螺紋孔和通孔，方便安裝固定。

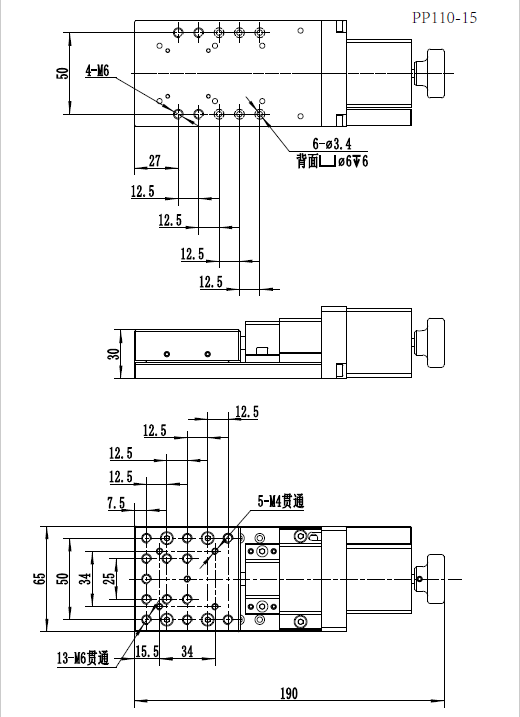

產品尺寸圖：
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
