產品參數為電性能參數

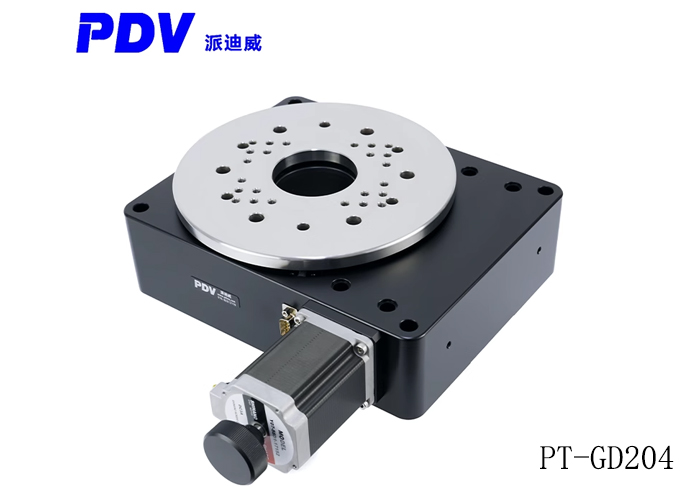

| 產品型號 | PX110-100H | PT-GD204 | |
| 結構描述 | 角度范圍 | 360° | 360° |
| 臺面尺寸 | Φ100mm | Φ100mm | |
| 傳動比 | 180:1 | 180:1 | |
| 驅動機構 | 蝸輪和蝸桿機構 | 蝸輪和蝸桿機構 | |
| 導軌形式 | 軸承 | 軸承 | |
| 步進電機(1.8°) | 42BYG | 52BYG | |
| 主體材料 | 鋁合金 | 鋁合金 | |
| 表面處理 | 陽極氧化發黑 | 陽極氧化發黑 | |
| 中心承載 | 40kg | 100kg | |
| 重量 | 3kg | 12kg | |
| 精度描述 | 分辨率 | 0.01°（無細分） 0.0005°=1.8”（20細分） | 0.01°（無細分） 0.0005°=1.8”（20細分） |
| 速度 | 10度/秒 | 25°/sec | |
| 重復定位精度 | 0.01°=36" | 0.002°=7.2” | |
| 定位精度(選配光柵) | 0.02°=72” | 0.005°=18” | |
| 端跳精度 | 25 μ | 10μ | |
| 空回 | 0.01°=36" | 0.002°=7.2” | |
| 偏心 | 15 μ | 20μ | |
| 丟步 | 0.01°=36" | 0.005°=18” | |
| 平行度 | 80 μ | 50μ | |

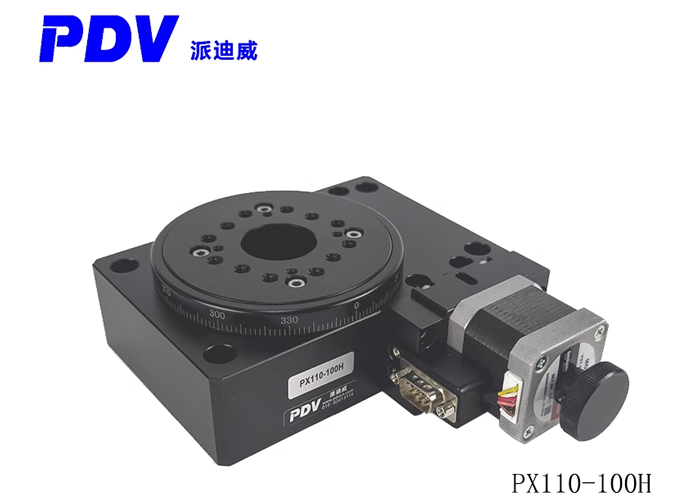

精密型電動旋轉臺（蝸輪蝸桿）:PX110-100H
產品特性：
※標配步進電機，運動控制器可對其實現自動化控制
※旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長
※采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉且空回小
※臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數
※步進電機和蝸桿通過高品質彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小。
可與其他種類臺子組成多維電動調整臺
※選配可增加限位功能，增加初始零位 ，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和量身定制。
※可換裝換裝伺服電機增大旋臺的轉速和扭矩

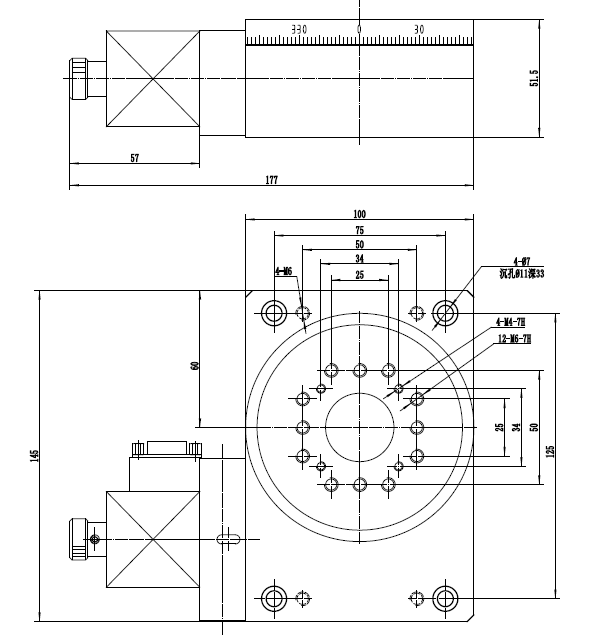

尺寸圖：
PX110-100H
