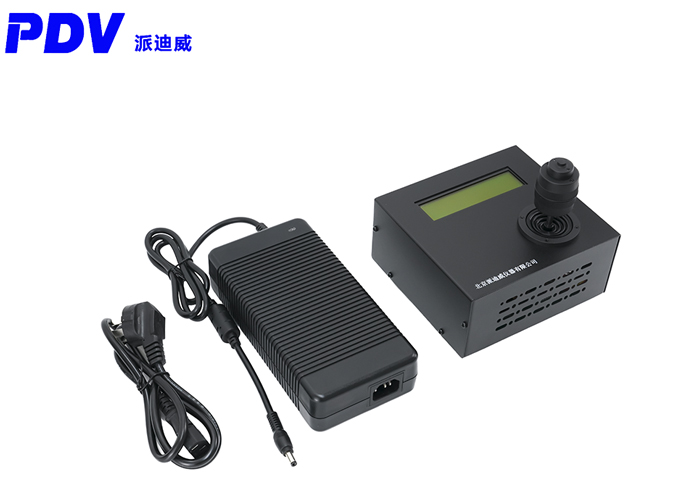

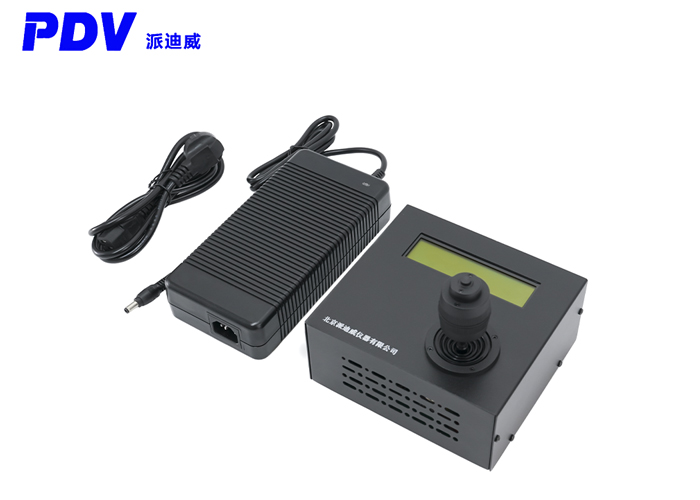

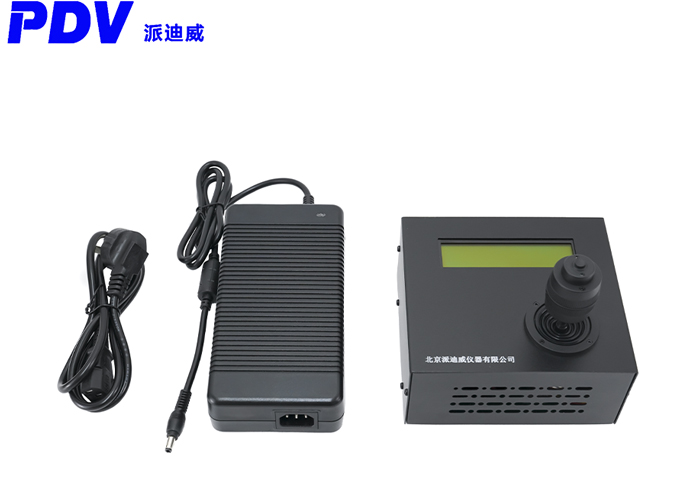

產品名稱: 運動控制器 步進電機運動控制器 KZ-100

立即咨詢 暫無產品
分享
規格:

一、概述

移動平臺控制器用于控制步進電機驅動的移動平臺實現多種運動,也可用于使用兩相步進電機驅動的其它設備的控制。自帶搖桿可實現直接手動方式的運動控制;從控制軟面版實現運動控制,或者由計算機編程實現更加靈活多樣的控制方式。每臺移動平臺控制器多可獨立或聯合控制 臺步進電機,實現多達四維空間的任意方式運動。移動平臺的位置信息實時顯示在 LCD 顯示屏上。

同時內置運動控制和電機驅動模塊,控制連接簡單化;命令控制、  驅動程序等靈活多樣的編程控制方式,可支持多種軟件控制的開發。

二、連接方法

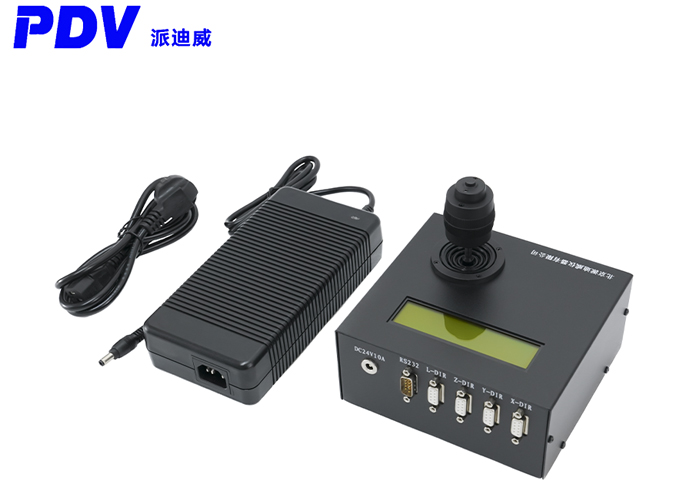

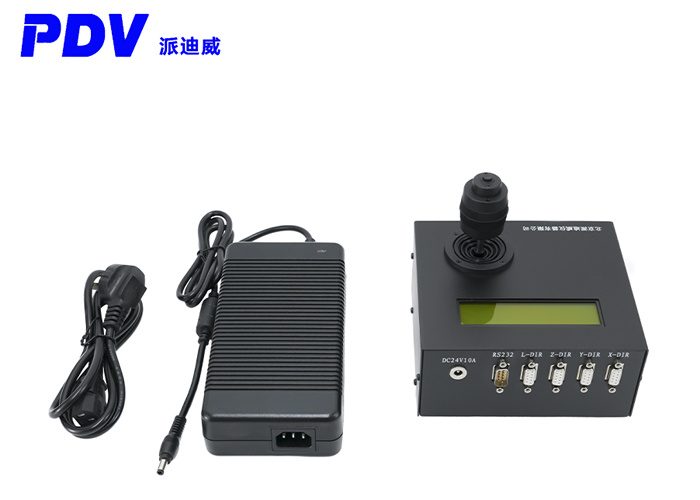

運動控制器 步進電機運動控制器 KZ-100

1通道:用 DB9()DB9()連接電纜與移動平臺 方向控制端連接;切不可帶電拔插!

2通道:用 DB9()DB9()連接電纜與移動平臺 方向控制端連接;切不可帶電拔插!

3通道:用 DB9()DB9()連接電纜與移動平臺 方向控制端連接;切不可帶電拔插!

4通道:用 DB9()DB9()連接電纜與移動平臺 方向控制端連接;切不可帶電拔插!

5RS232:用附件中的 DB9()DB9()連接電纜與 PC 機 RS232口連接;

6.電源:與附件中的電源適配器連接。

三、直接手動方式操作

1.按規定連接好 X、Y、Z、L 通道電纜;切不可帶電拔插!

2.將電源適配器與移動平臺控制器的“電源”插座連接;(只可使用本機自帶的電源適配器,不可更改!

3. 確認所有連接正確,平臺移動所需空間足夠,各設備放置平穩后, 將電源適配器的交流插頭接入市電;

4./右搖動四維搖桿手柄,平臺 方向電機正/反轉動;

5./后搖動四維搖桿手柄,平臺 方向電機正/反轉動;

6. /反旋轉四維搖桿手柄,平臺 方向電機正/反轉動;

7.按住搖桿手柄上的按鈕同時左/右搖動搖桿手柄,平臺 方向電機正/反轉動;

8.搖動四維搖桿手柄,體會平臺移動速度與搖桿關系;

9.四維搖桿手柄某一方向處于自由位置(零位)秒以上,相應方向的電機將自動變?yōu)椤翱臻e狀態;

10.程控(含控制軟面板)時,推動搖桿可解除推動方向的程控控制, 搖桿回位,該方向即可停止運行,可作為急停功能使用。

四、控制軟面板實現運動控制

1. 移動平臺控制器與計算機通信采用 RS232 接口;

2.RS232 電纜連接計算機和移動平臺控制器;

3.確認所有連接正確后,再給移動平臺控制器上電;

4.再計算機上運行:PDV Controller.exe,得到如下介面:


運動控制器 步進電機運動控制器 KZ-100

上半部分為直接控制區,左下部為聯動控制區,右下部分為面板數據存取、端口控制和退出部分。

5.直接控制區。

通道:指明后面控制數據所在的行所屬的控制通道;

行進速度:讓相應控制通道的電機以該速度運行,其值在-4096

4095 之間。正值正轉,負值反轉,值不得大于后面的“z高速,否則速度的值為“z高速度;

高速度:讓相應控制通道的電機速度值的大值,其值在04096 之間,用以指定“行進速度、“行進位移和“點動位移” 模式時的高限速;

行進位移:以盡可能高的速度(不超過“高速度)行進的距離。 其值與后續“位移比的乘積應在-230230-1 之間;

點動位移:點擊 M-或 M+按鈕時相應通道將反向或正向移動對應于設定值的位移量。其值與后續“位移比”的乘積應在-230230-1 之間;

位移比:行進位移和“點動位移模式下實際位移量與所設定位移量的比例系數。通過設定該比例系數可實現設定值為不同單位(如 mm、度等)時與實際位移量間的轉換。

平臺狀態:顯示平臺當前位置信息和限位信息。數字為位置信息, max或“min表示平臺已到達遠端或近端限位位置;

連續更新:勾選時“平臺狀態信息將與移動平臺控制器顯示狀態信息同步連續更新,未勾選時則不再更新“平臺狀態

6.聯動控制”區:聯動控制功能是用被選中為聯動的通道來實現空間任意曲線運動的。這里定義一種曲線表示方式(與四維空間曲線表示類似):一條曲線由一個或多個直“線段連接而成。

模值:為“線段的長度;其值在-231231-1 之間;X 分量、Y 分量、Z 分量和 L 分量:每條“線段在 X、Y、方向上的矢量長度與線段長度“模值的比值的 32768(215 ),其值在-3276832767 之間;

添加線段:將上述“線段添加到“曲線上; 清除曲線:將“曲線中的內容清除;

曲線:由一系列“線段組成的“曲線的數據;曲線上每條線段的數據表示為一行,分別為線段的“模值”、“X 分量”、“Y 分量”、Z 分量”和“L 分量”,用“,”號分開,行尾也用“,”號。曲線有多少個線段就有多少行,也可按照此格式在該文本顯示框中直接編輯曲線數據。

X 聯動Y 聯動、Z 聯動L 聯動:勾選則相應通道參加聯動,未勾選中的可獨立運動;

聯動限速:在線段方向上的高速度,其值在 04096 之間;

重復次數:前述曲線運動的重復次數,其值在 065535 之間;表示只運行一次,不重復;表示運行一次,重復一次,共兩次,依此類推。

如果重復曲線運動要求曲線的起點和終點是同一點,否則重復的曲線將形狀相同而不能重合。

開始運行:將曲線數據下傳到移動平臺控制器,啟動電機,開始曲線運動。

7.在運行中實現等待。在聯動控制過程中,將需要等待的通道的“×分量設為 0,則對應通道將停止運行。當“模值的 256 倍不小于聯動限速”的平方時,等待時長為:(256×模值/聯動限速+聯動限速)×0.4096ms;當“模值的 256 倍小于“聯動限速”的平方時,等待時長約為:32×模值的平方根×0.4096ms。

8. 面板數據存取、端口控制和退出。

保存數據:保存面板上的各輸入框及狀態控制數據到數據文件中;但曲線數據不保存。

恢復數據:從數據文件中讀取上述保存的數據,設置到面板上的各輸入框及狀態控制上,不含“曲線數據。

通訊端口:設定計算機與移動平臺控制器的串口號。退出(Exit):退出控制面板。

五、用命令實現運動控制

移動平臺控制器從計算機接收命令,實現運動控制,前述控制軟面板就是通過這些命令實現的。

1RS232 接口協議:波特率 57600,無校驗,數據比特,停止位;

2.傳輸形式:計算機主控傳輸,計算機每次向移動平臺控制器傳發送 字節后,需要等到移動平臺控制器向計算機發送字節 0Dh,表示移動平臺控制器確認收到該字節,計算機才能再向移動平臺控制器傳發送下 字節,再等到移動平臺控制器向計算機發送字節 0Dh,表示移動平臺控制器確認收到該字節,…….,依此類推;           3.命令格式:每個命令由字符串組成,字符采用 ASCII 編碼。字符串總長度不超過 16 字節(含分隔符)。命令組成有兩種方式:一種是: 兩個字母+ ;”;另一種是:兩個字母+數字+ ;”。字母區分大小寫;“;”號就是命令的分隔符號。除此以外不能有其他符號(含空)

例:X 通道以 3000 速度反向行進:“SX-3000;

4.命令集。

功能

命令形

功能說明

備注

舉例

設定運行速度

SXn;

SYn;

SZn;

SLn;

X以速n行進

Y以速n行進

Z以速n行進

L以速n行進

n=-4096~4095

V(轉/)=n× 55/220

SX100;

SY-234;

SZ1000;

SL4095;

上傳數據

UX;

UY;

UZ;

UL;

US;

UM;

UH;

X位置數據

Y位置數據

Z位置數據

L位置數據

上傳限位數據

上傳運行模式數據

上傳零位數據

9字節

9字節

9字節

9字節

1字節*

1字節*

1字節*

UX;

UY;

UZ;

UL;

US;

UM;

UH;

設定運行位移

DXn;

DYn;

DZn;

DLn;

X行進位n

Y行進位n

Z行進位n

L行進位n

n=-230~230-1

單位:微步。

1微步=360/12800度=0.028125度。

DX350;

DY-9987;

DZ-3456; DL100020;

設定高速度

MXn;

MYn;

MZn;

MLn;

X高限速n

Y高限速n

Z高限速n

L高限速n

n=0~32767

V(轉/)=n× 55/220

MX2560;

MY200;

MZ1002;ML4096;

任意速度模式

(說明見后續)

NXn

NYn;

NZn;

NLn;

準備制數據

傳,n為時段數。

n=0682(X)

n=0341(XY) n=0170(XYZXYZL)

NX50;

NL120;

LTn;

下傳時長數據n

n=0230

LT100000;

LAn;

下傳加速度數據n

n=-32767~32767

LA256;

RXn;

RYn;

RZn;

RLn;

X重復次數

Y重復次數

Z重復次數

L重復次數

(重復次數=總運行數-1)

n=065535

RY132;

RZ384;

TMn;

開始運意速度

。n為通道控制值于任意速度模式下的通道的加權值之和。

定義:如參與任意速模式:

X通道加權1;

Y通道加權2;

Z通道加權4

L通道加權8;

不參與加權值0;

n=0~15

TM1;(X通道運

)

TM2;(Y 通道運)

TM4;(Z道運行)

TM8;(L道運行)

TM10;(YL道運行)

TM3;(XY 通道運行)

TM7;(XYZ 運行)

TM15;(XYZL道運行)

TM0;(XYZL通道

推出任意速度)

ARn;

SD 卡讀取任意速度

模式數據。

n=0~8192

AR8;

ASn;

保存任意速度模式數據

SD



n=0~8192

AS10;

停止

PA;

立即停止所有運行。





*詳細說明見后面的例

5.控制舉例:

 1. 移動平臺控制器向計算機上傳上傳限位數據。

 (1)計算機向移動平臺控制器下發字符串:“US;

每發送一個字符,都要等到移動平臺控制器返回一個字節(0Dh),才可接著發送下一字節。

(2) 計算機得從移動平臺控制器讀取 字節, 這個字節表示平臺位置信息:

如果bit0=0, 則 方向已到小位置; 如果bit0=1, 則 方向未到小位置;如果bit1=0, 則 方向已到大位置; 如果bit1=1, 則 方向未到大位置;如果bit2=0, 則 方向已到小位置; 如果bit2=1, 則 方向未到小位置;如果bit3=0, 則 方向已到大位置; 如果bit3=1, 則 方向未到大位置;如果bit4=0, 則 方向已到小位置; 如果bit4=1, 則 方向未到小位置;如果bit5=0, 則 方向已到大位置; 如果bit5=1, 則 方向未到大位置;如果bit6=0, 則 方向已到小位置;

如果bit6=1, 則 方向未到小位置; 如果bit7=0, 則 方向已到大位置;如果bit7=1, 則 方向未到大位置;

2. 移動平臺控制器向計算機上傳聯動狀態。

 (1)計算機向移動平臺控制器下發字符串:“UJ;。

每發送一個字符,都要等到移動平臺控制器返回一個字節(0Dh),才可接著發送下一字節。

(2) 計算機得從移動平臺控制器讀取 字節, 這個字節表示平臺位置信息:

如果bit0=1, 則 方向已參與聯動; 如果bit0=0, 則 方向未參與聯動; 如果bit1=1, 則 方向已參與聯動; 如果bit1=0, 則 方向未參與聯動; 如果bit2=1, 則 方向已參與聯動; 如果bit2=0, 則 方向未參與聯動; 如果bit3=1, 則 方向已參與聯動; 如果bit3=0, 則 方向未參與聯動;

3. 在三維空間中,畫出重原點 O(0,0,0)P(1000,2000,-3000)的直線段 OP

(1) 找出線段的“模值”。

可以將線段的長度作為“模值”,為計算簡單也可找一個不小于值的分量的數作為“模值”。這里不妨就取值的分量作為模值,即 3000

(2) 計算分量:

分量=位移量/模值×32768=1000/3000×32768=10922;

分量=位移量/模值×32768=2000/3000×32768=21845

分量=位移量/模值×32768=3000/3000×32768=32768;

分量=位移量/模值×32768=0/3000×32768=0;

(3) 發送曲線數據:

JD7;                 //準備聯動數據下傳,X、Y、Z 聯動,L 不聯動。 JW1;   //線段數量:1 段。

JL3000;            //模值。

JW10922;        // X 分 量 。

JW21845;        // Y 分 量 。

JW-32768;      // Z 分 量 。

JW0;              // 不涉及 L 通道,L 分量也要設定,其值為 0 即可。

 如有更多線段,可相應修改線段總數,并依次重復上述模值,

 X 分量”,“Y 分量”,“Z 分量”,“L 分量”設定過程,直至設定完所有線段為止。各參數設定必須依次順序。

(4) 開始運行聯動過程:

JT0;             //運行一次,不重復。

 重復運行時,當曲線的起點和終點在同位置時,重復運行時則會反復畫同一曲線;起點和終點不在同位置時,一次運行的終點將成為  隨后一次的起點,但都畫同樣的曲線。

 (5)運行模值不為 0,而分量為 的“線段”時,即形成“等待”。等待時長:當“模值的 256 倍不小于“聯動限速”的平方時,等待時長為:(256×模值/聯動限速+聯動限速)×0.4096ms;當“模值的 256 倍小于“聯動限速”的平方時,等待時長約為:32×模值的平方根×0.4096ms。

 六、運用庫函數實現運動控制

系統提供動態鏈接庫函數,用戶可在自己的應用程序中調用這些函數,滿足特定的應用。

頭文件:Vector_dll.h

 動態鏈接庫:vector_generator.dll

 函數定義:

 1.初始化串口

int         stdcall        SetComPortn(int port_number);

 //port_number=1:com1;

 //port_number=2:com2;

 該函數應該在所有函數之前調用,因為其它函數可能使用的串口,使用前應該先初始化。

2.關閉串口

 int         stdcall        CloseCommPort(int port_number);

 //port_number=1:com1;

 //port_number=2:com2;

該函數應該在所有函數之后用,因為其它函數可能使用的串口, 只有在不再使用串口時才能關閉它。

 3.設置行進速度

 void          stdcall        SetSpeed(int Channel, int Speed);

//Channel = 0,1,2,3 對應 X,Y,Z,L  通道



//Speed =-4096~4095

 4.設置行進距離

 void          stdcall        SetDistance(int Channel, int Distance);

//Channel = 0,1,2,3 對應 X,Y,Z,L  通道

//Distance = -230~230-1

 5.設置高速度

 void          stdcall        SetMaxSpeed(int channel,int MaxSpeed);

//Channel = 0,1,2,3,4 對應 X,Y,Z,L,聯合



//MaxSpeed =-4096~4095

 6.取得位置數據

 int         stdcall        GetDisplay(int Channel);

//Channel = 0,1,2,3 對應 X,Y,Z,L 通道

 7.取得限位或聯動數據

 int         stdcall        GetStatus(int Content);

//Content = 0/1 = 限位/聯動

 8.聯動數據下傳聯動數據

 void             stdcall           SetJointData(int               Joint[4],int            Total_Seg,double Modulus[400],doubleCompnent[400][4]);

//Joint[0,1,2,3] = 1/0 = [X,Y,Z,L]通道是/否聯動

//Total_Seg: 線段總數(0~330),

//Compnent[400][0,1,2,3] = [X,Y,Z,L]  分量;
