| 型號 | SZ500 |

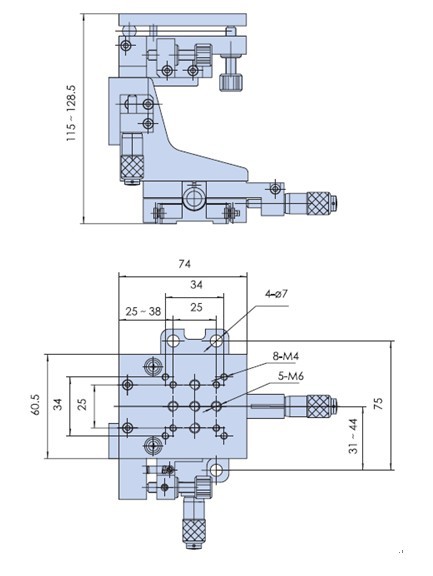

| 臺面尺寸 | 74mm×60.5mm |
| 調整軸數 | X , Y , Z，θX, θZ五軸 |
| 行程 | 13 mm/±5° |
| 驅動方式 | 分厘卡驅動 |
| 驅動位置 | 中央驅動 |
| 導軌形式 | 線性滾珠配精磨鋼棒 |
| 刻度 | 0.01 |
| 精度 | 5μ |
| 調整量 | 2μ |
| 垂直度 | 60μ |
| 運動垂直度 | 60μ |
| 承載 | 3kg |
| 自重 | 1．2kg |
| 材料 | 硬鋁 |
| 表面處理 | 陽極氧化染黑 |

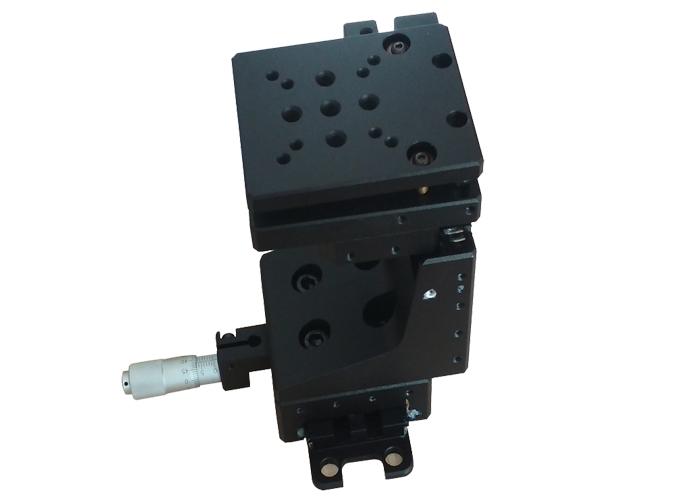

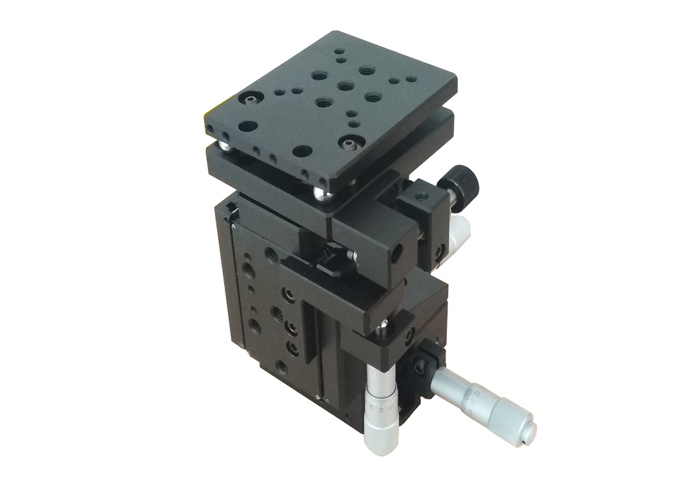

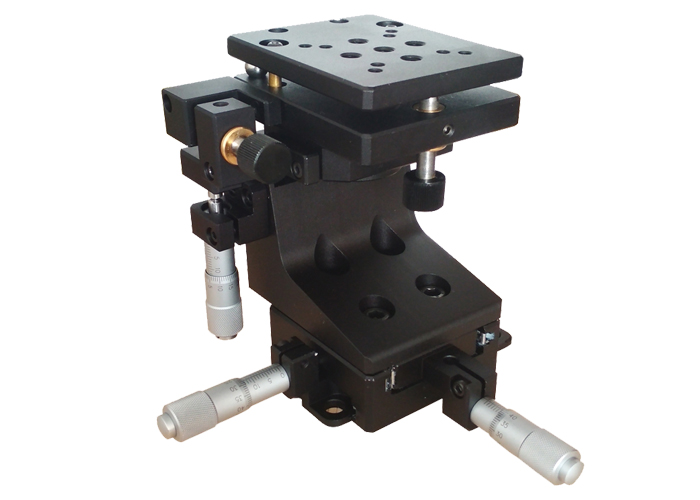

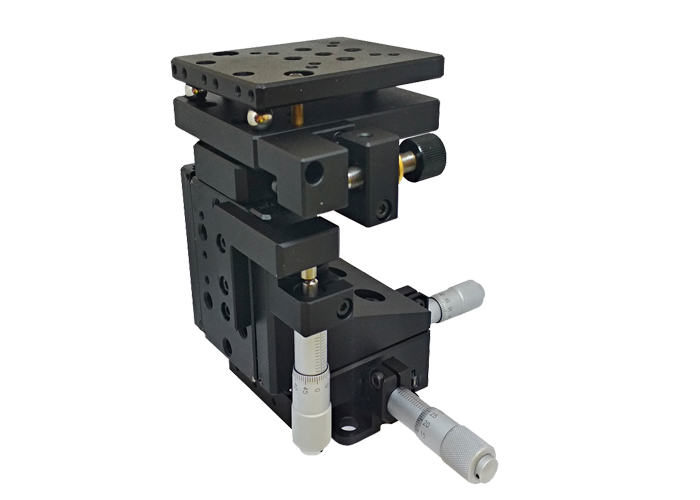

精密型手動整體位移臺：SZ500
■特點：
■結構緊湊設計，使用方便，小空間內實現五軸調整
■左右手成對設計，水平兩軸的測微頭安裝在同一個水平面上，方便操作
■采用線性滾珠配精磨鋼棒導軌，運動舒適，平穩，保證每軸運動的直線度，偏擺，俯仰
■Z軸剛性驅動升降，比彈簧提升承載大得多
■俯仰和旋轉調整采用M6X0.25超細牙螺桿，穩定性好
■測微頭驅動，彈簧復位，定量讀數，消除空回，達到高的調整精度
