90度光路切換翻轉臺 PT-SD86

產品特性

1、翻轉平臺在光路實驗中需要切換光學元件時變得更加方便;

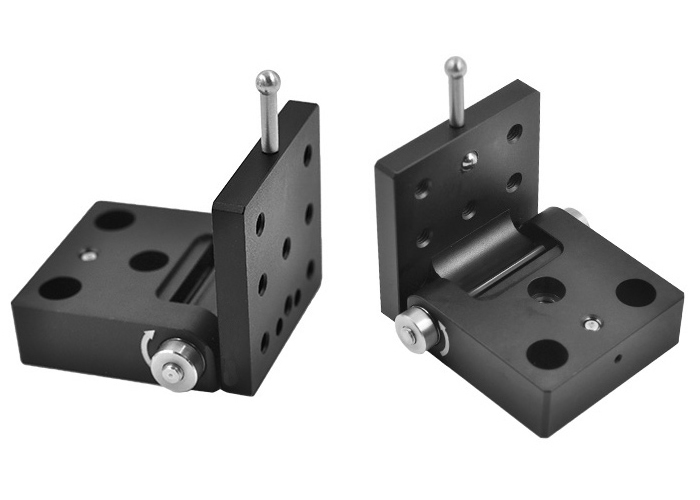

2、使用底板中心的沉頭孔安裝時，翻蓋設計用于90°的角度翻轉，頂板的角度可相對光學平臺表面在0°與90°之間調節;

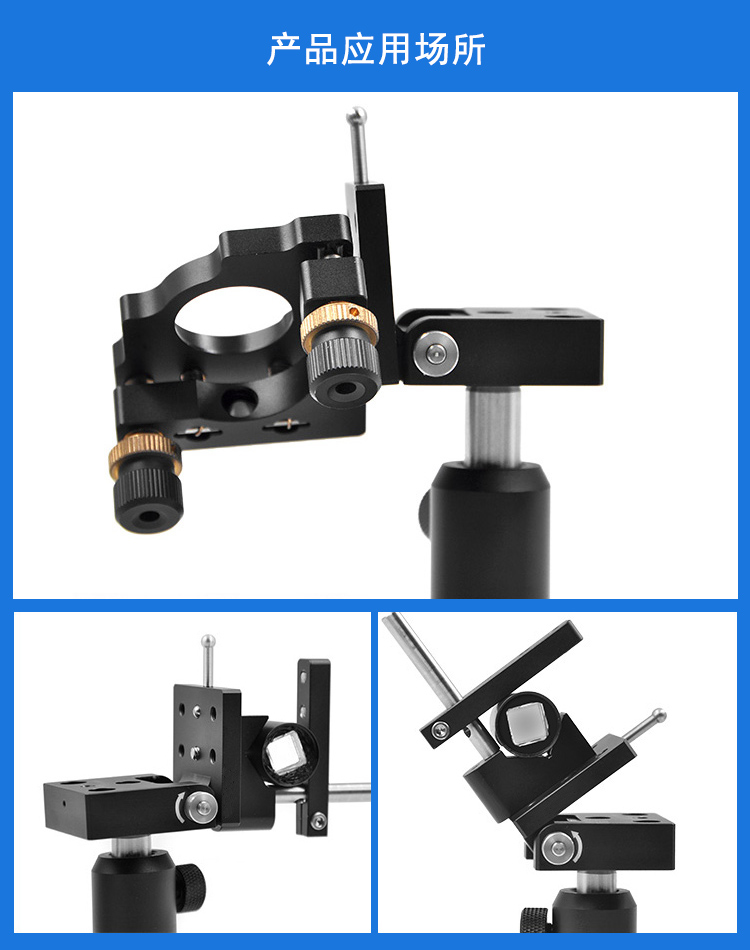

3、和鏡架組合使用時，重復移出和插入時，其位置穩定性和再現性很好;

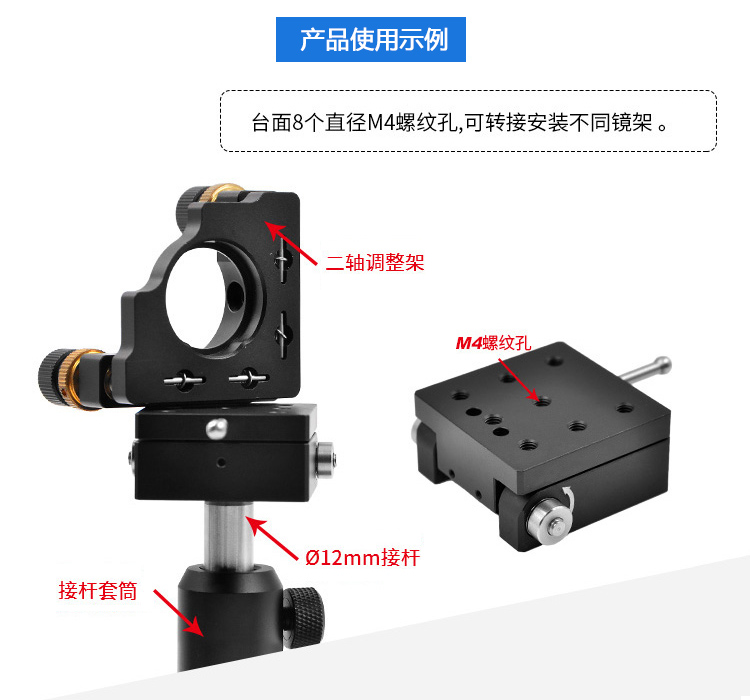

4、臺面排列有8個(4mm)螺紋孔可安裝不同元件;

5、底板帶有5mm沉頭螺紋通孔，可用M4柱頭螺絲;

6、可以安裝在不銹鋼支桿接桿上。

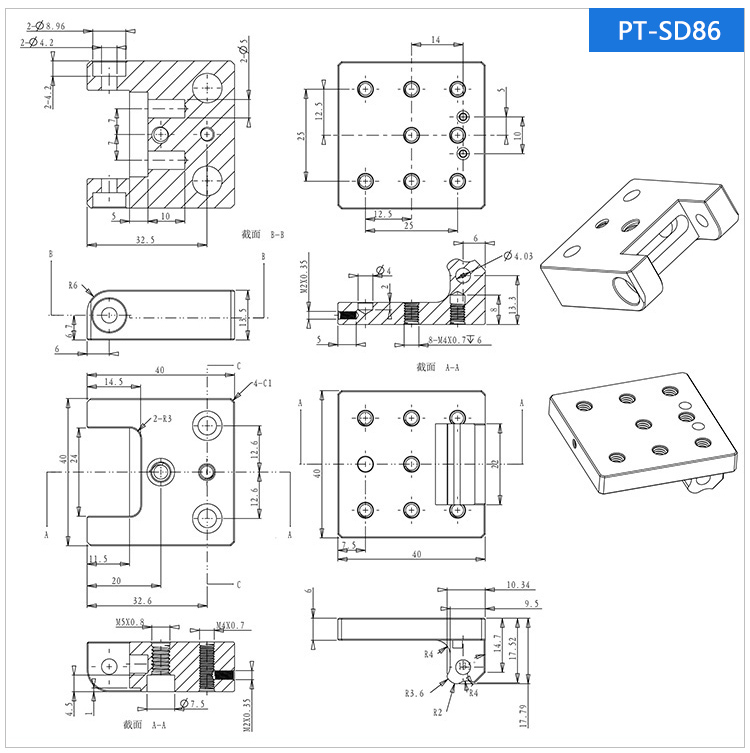

產品尺寸圖

底部有5mm沉頭螺紋孔底板中心的沉頭孔安裝時，頂板的角度可相對光學平臺表面在0°與90°之間切換。臺面90度翻轉起到光路切換和再現的功能，光路再現性很好。
