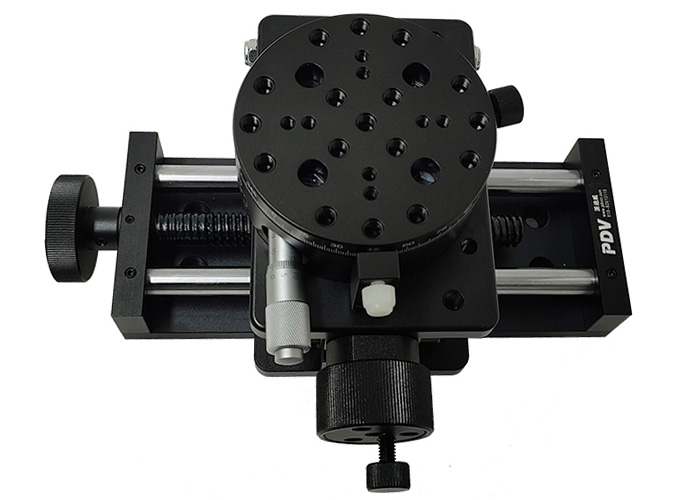

首頁 > 產品中心 > 高精度手動平臺系列 > 三維手動平移臺（XYZ方向）

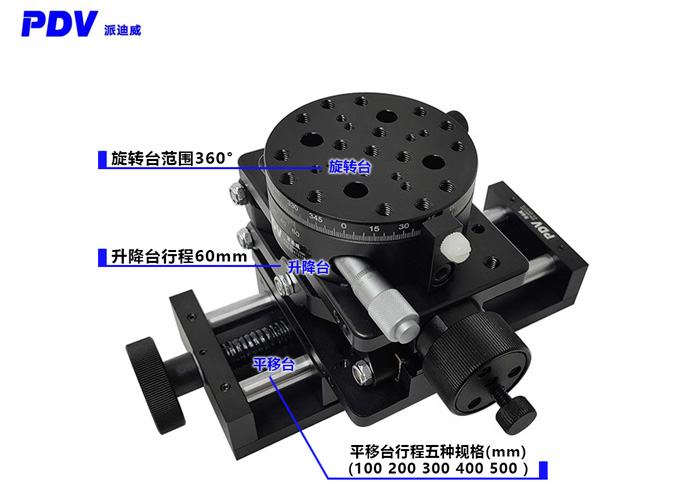

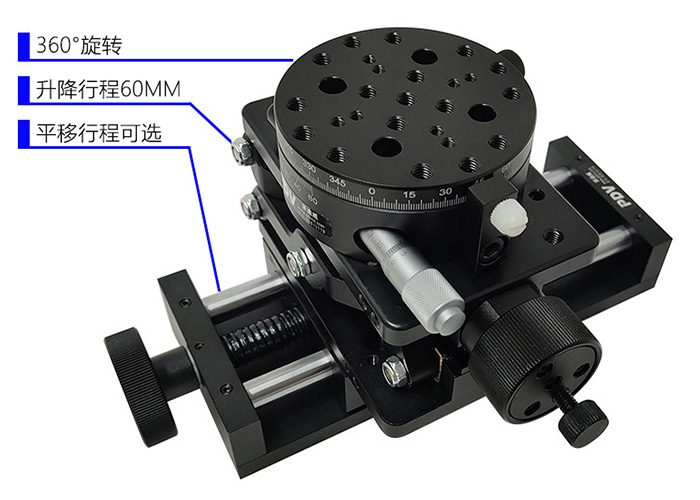

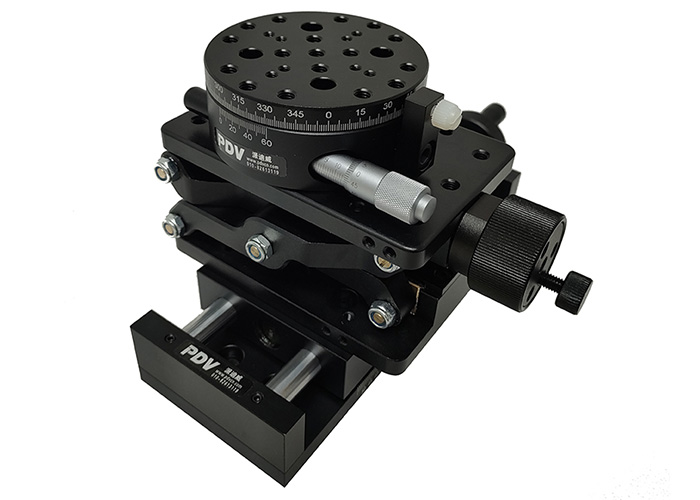

組合類型：
PT-ST100+PT-SD408+PT-SD206，PT-ST200+PT-SD408+PT-SD206，PT-ST300+PT-SD408+PT-SD206，
PT-ST400+PT-SD408+PT-SD206，PT-ST500+PT-SD408+PT-SD206

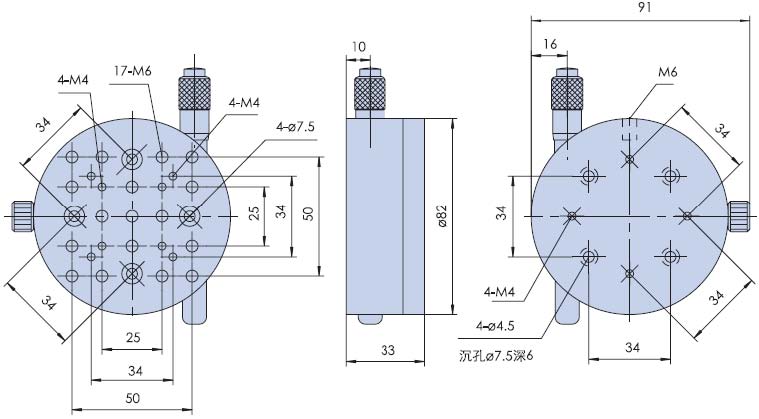

精密型手動旋轉臺：PT-SD206
■特點：
■臺面可以360°旋轉粗調
■可以進行±10°的微細調整，測微頭驅動，彈簧復位，分辨率高，無空回
■精密軸系設計，軸系間隙可調，穩(wěn)定
■圓周360°激光刻線，方便讀數
■上下部均有標準孔距的連接孔，方便與其它位移臺連接，組成多維移動臺
型號 | PT-SD206 |
臺面直徑 | φ82mm |
驅動方式 | 測微頭驅動 |
調整范圍 | 粗調360° 細調±10° |
刻劃 | 1° |
讀數 | 2′ |
調整量 | 15″(參考) |
承載 | 5kg |
臺面端跳 | 60μ |
偏心 | 30μ |
臺面平行度 | 60μ |
自重 | 0.5kg |
材料 | 硬鋁 |
表面處理 | 陽極氧化染黑 |

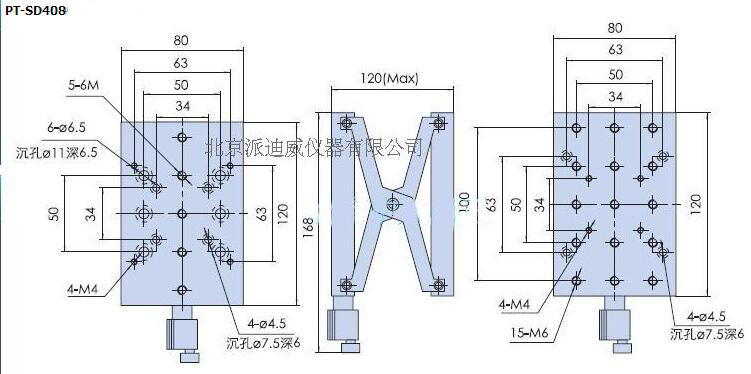

精密型手動升降臺：PT-SD408
■特點：
■用于大行程，不定量，載荷大的升降調整
■采用剪形升降支撐，精研絲杠驅動。
■上下兩面多孔位設計，適用性強，均可作安裝面
■配有鎖緊手輪，安全可靠
■底座和臺面均有標準孔距的連接孔，方便與其它系列產品組合使用
產品參數：
型號 | PT-SD408 |
臺面尺寸 | 120 mm×80mm |
驅動方式 | 精研絲杠驅動 |
升降行程 | 60 mm |
調整量 | 5μ(參考) |
承載 | 20kg |
自重 | 1.15kg |
材料 | 硬鋁 |
表面處理 | 陽極氧化黑 |

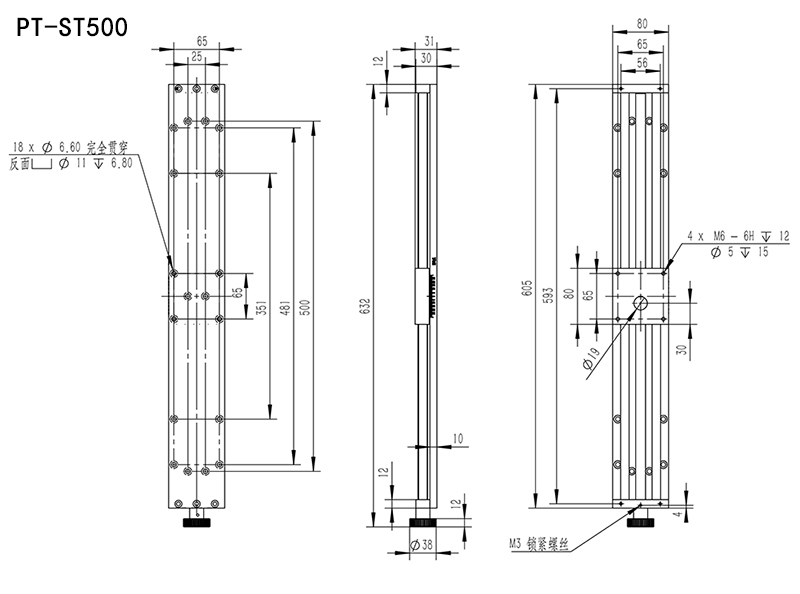

手動平移臺產品參數：
導程：3MM
絲杠直徑：14MM
光杠直徑：12MM

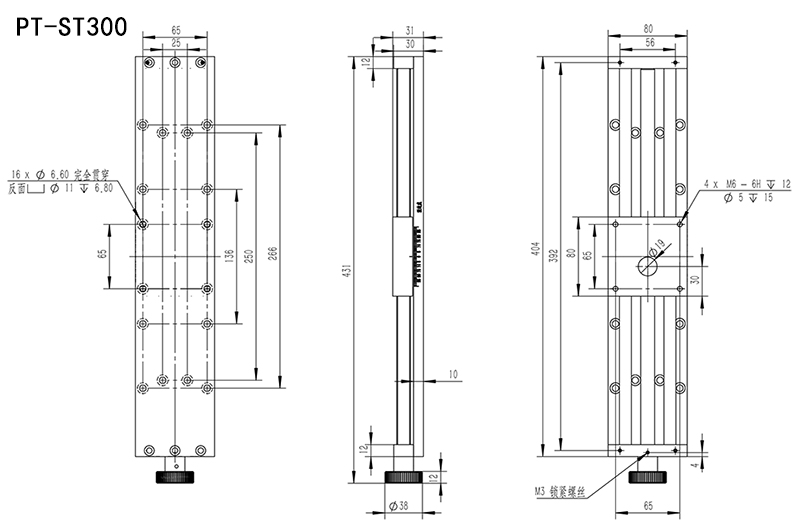

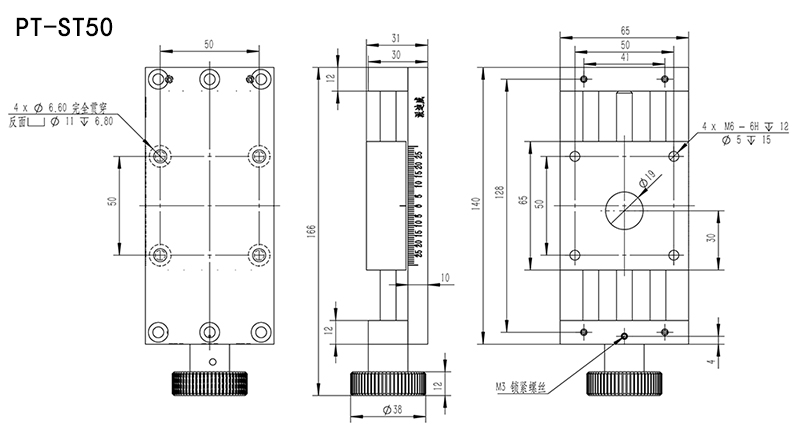

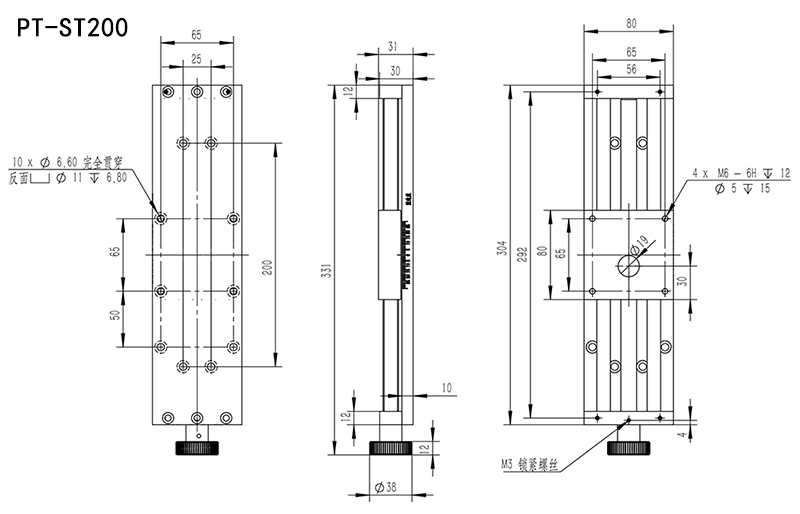

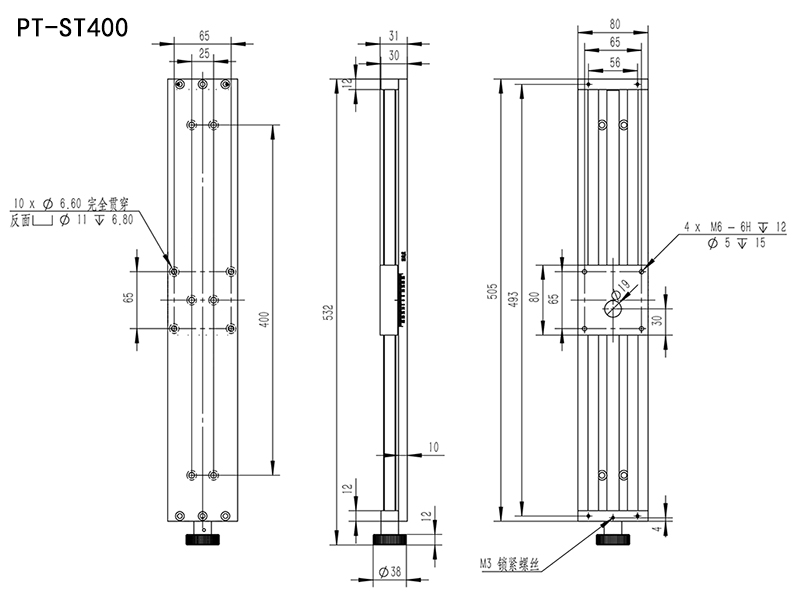

型號 | PT-ST50 | PT-ST100 | PT-ST200 | PT-ST300 | PT-ST400 | PT-ST500 |
工作臺面 | 65x65mm | 80x80mm | 80x80mm | 80x80mm | 80x80mm | 80x80mm |
行程 | 50mm | 100mm | 200mm | 300 | 400 | 500 |
絲杠螺距 | 1.25mm | 3mm | 3mm | 3mm | 3mm | 3mm |
承重 | 20KG | 20KG | 20KG | 20kg | 20kg | 20kg |
自重 | 1kg | 1.8kg | 2.8kg | 3kg | 4kg | 5kg |
材料表面處理 | 6061鋁合金-黑色或陽極氧化處理 | |||||
